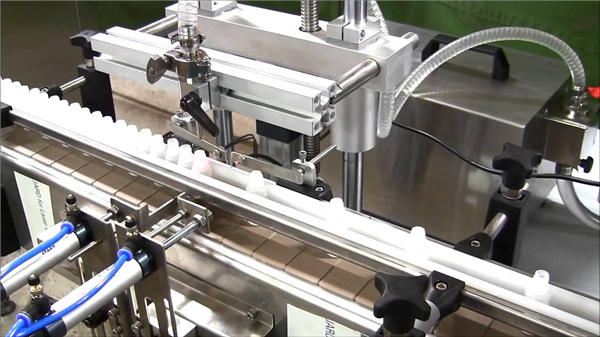

Hög hastighet automatisk e-vätska flaskan fyllning maskin

VK-MFC high speed automatic e-liquid bottle filling machine

Operationsförmåga

1.Materialförberedelse: Tillräckligt färdiga flaskor, plugg, lock och flytande medicin, plugg och lock ska vara fullt av vibrationsbehållare och finns på insidan och utsidan av täckplatsen

2. Matarflaskor: flaskmatare skivspelare gör flaskorna (valfritt)

3. Fyllning: Flaska genom svängning städa upp flasköppnaren för att placera skivan tjock, genom att placera skivan igen intermittent drivning till påfyllning, stoppning, täckning, skruvlock. Upplösning med peristaltisk pumpsugning med silikonrör, vid fyllningsstationen igen med nålen kan flyttas upp och ner automatiskt och fyller vätska i flaskan. Nålen varje rörelse uppåt och nedåt för att slutföra en fyllning

4. Pluggning: Pluggen tillhandahålls av vibrationsbehållaren till stoppstationen, flaskrörelse med hjulspelet till stoppstationen, genom optisk fiberdetektion för att kontrollera den stoppade cylinderns magnetventilens arbetssignal för att kontrollera cylinderns arbete för att uppnå en flaskgaser ingen funktion , inte stoppad flaskplugg på plattan med användning av tyngdkraftsprincipen, undvik våren eller fjäderplattan gjord innan instabilitet inträffar efter lång tid, så pluggen är mycket exakt

5. Kapsling: Lägg till en bra plugg i flaskan igen genom att placera skivan som skickas till fästet, skruvkåpan, anbringa en liknande princip och urinera i princip, görs av cylindern, täcker olika storlek med komplett, roterande skruvlås under hela och övergripande gör uppåt och nedåt, när flaskan slutar rätt, minskning av snurrfällningens blygsamhet lock skruvskydd finish. Skruvlockskroppen antar konstruktionen av konstant vridmoment, enligt flaskhylsan och flasktråden med vridning, för att justera fastheten hos skruvlocken efter att sätta på plats kan automatiskt glida, uppnå målet att inte skadas täcka inte flaskor

6. Flaskor ut: Snurra en god täckflaska igen vid flaskan runt till transportbandet, dra slutleveransen utanför maskinen och gå in i nästa förpackningsprocess

Notera

---

1 ANVÄNDER maskinen unik kontakt, fixerad på kontakten med precision.

2, ingen flaska ingen fyllning, ingen flaska ingen på kontakten, inte plug lock lock funktion.

3, med brådskande stoppbrytare, automatiskt larm när maskinen är i drift.

4, denna maskin med dammskydd

Teknisk parameter

---

Produktionskapacitet	80-120bottles / minut
Applicerade flaskor	2-30 ml flaskor
Påfyllningsmunstycke	2 munstycken
Fylla noggrannhet	± 1%
Tryck på lockets munstycken	2 munstycken
Takhastighet	99% eller mer (beroende på egenskaperna för pluggen lämplig justering)
Hastighets kontroll	frekvensstyrning
Flaskstorlek	Mer än 10 mm
Strömförsörjningen	380V 50Hz
Kraft	2kW
Lufttillförsel	0,3 ~ 04kfg / cm2
Gasförbrukning	10 ~ 15m3 / h
Generella dimensioner	3000 × 1300 × 1700mm

Huvudkonfiguration

---

Mesa, runt sidoplattorna är av högkvalitativt 304 rostfritt stål eller annat FDA-godkännande av materialproduktion, och materialkontaktdelar för 316 Lquality rostfritt stål

Fyllning av munstycksmaterial	SUS 316L rostfritt stål
Påfyllningstyp	Peristaltisk pump
CAM-indexering	Shandong zhucheng
Omformaren	Japans mitsubishi
PLC	siemens
Pekskärm	siemens
Huvudmotor	ABB
lågspänningsapparat	Schneider
Servomotor	Taiwan TECO
